| 材质 | CF8M(SUS316) | ||
|---|---|---|---|
| 密封材质 | PTFE | ||
| 最高使用圧力(PSIG) | 1000 | 300 | 275 |
| 尺寸 | 1/4"~4" | 5"~12" | 14"~20" |
| 连接方式 |
焊接 卡套 VCR ANSI 150#法兰 |
||
| 表面粗糙度 | BA(管道内面抛光 25Ra） | ||
| 洁净度 | CFOS清洗包装 | ||
| 尺寸 |
1/4"
|
3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 3" | 4" |
|---|---|---|---|---|---|---|---|---|---|---|
| CV值 |
1.1 |
2.8 | 19 | 35 | 50 | 110 | 200 | 350 | 1100 | 2100 |
| 尺寸 |
5" |
6"RP |
6"FP |
8"RP | 8"FP | 10" | 12" | 14" | 16" | 18" | 20" |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CV值 |
3800 |
4550 | 5100 | 6500 | 9500 | 17500 | 25500 | 31500 | 43500 | 57500 | 75000 |
RP：Reduced Port
FP：Full Port
♦关于阀体材质
CF8M材质为标准规格；
可选择CF8或者黄铜阀体；
♦焊接管道
316L焊接连接为标准规格；
可根据要求选择手动焊接壁厚管道；
♦吹扫口
可选择带上下游吹扫口规格；

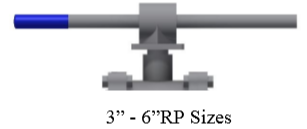

♦关于手柄
.png)
.png)
.png)
♦气动驱动头
如需气动驱动规格，请另外洽谈。
